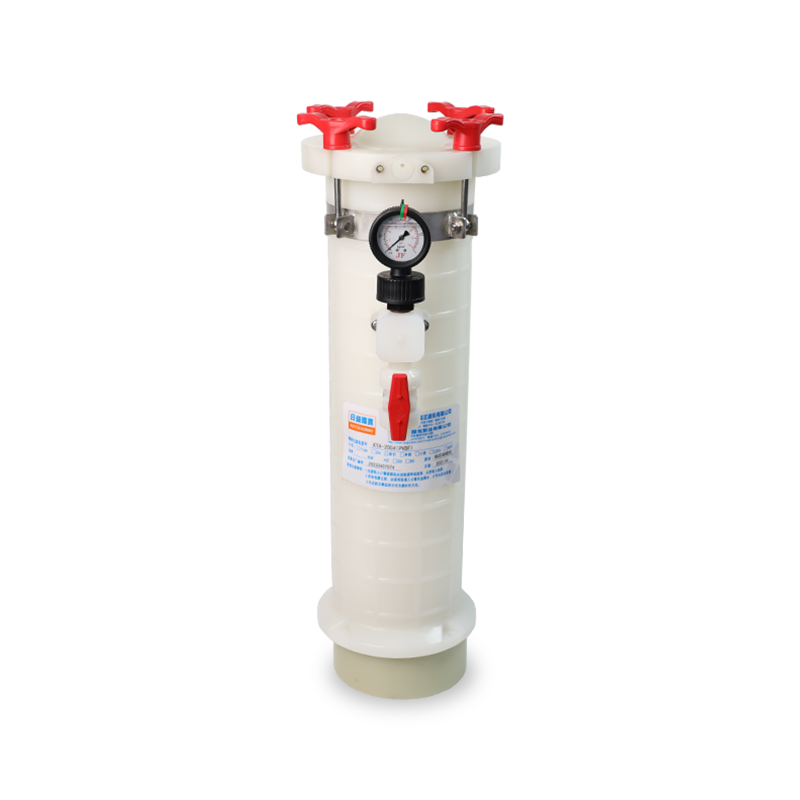

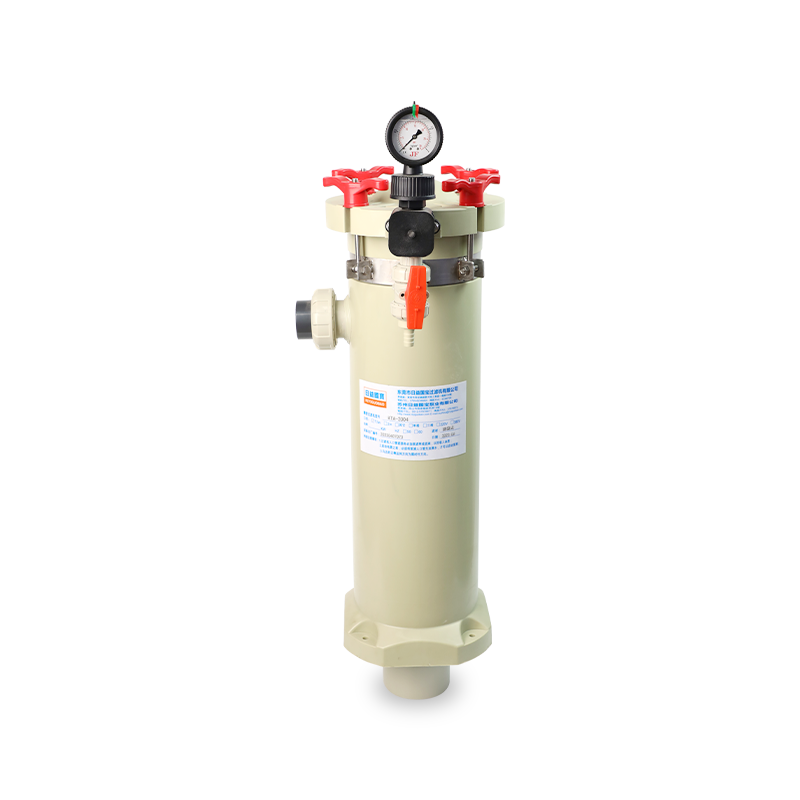

KTA化学药液过滤器

产品编号：KTA

流量范围：15-600L/min

滤材型式：压板式、棉芯锁帽式、滤纸式、滤袋式

机体材质：PP、PPH、PPR、PVDF

温度范围：0~75℃(PP)，0~95℃(PVDF)

过滤桶采用优质PP/PPH/PPR/PVDF高分子塑料，一体注塑成型，大幅度提升耐腐性能；

可根据需求，选择加厚滤桶，整机一体成型设计，少焊接点，真正做到无泄漏；

过滤桶内滤材选择多样，可根据工况情况选择压板式、锁帽棉芯式、滤纸式、滤袋式等滤芯滤材；

过滤面积广，过滤精度高，最大精度可达1um；

参数表

规格表

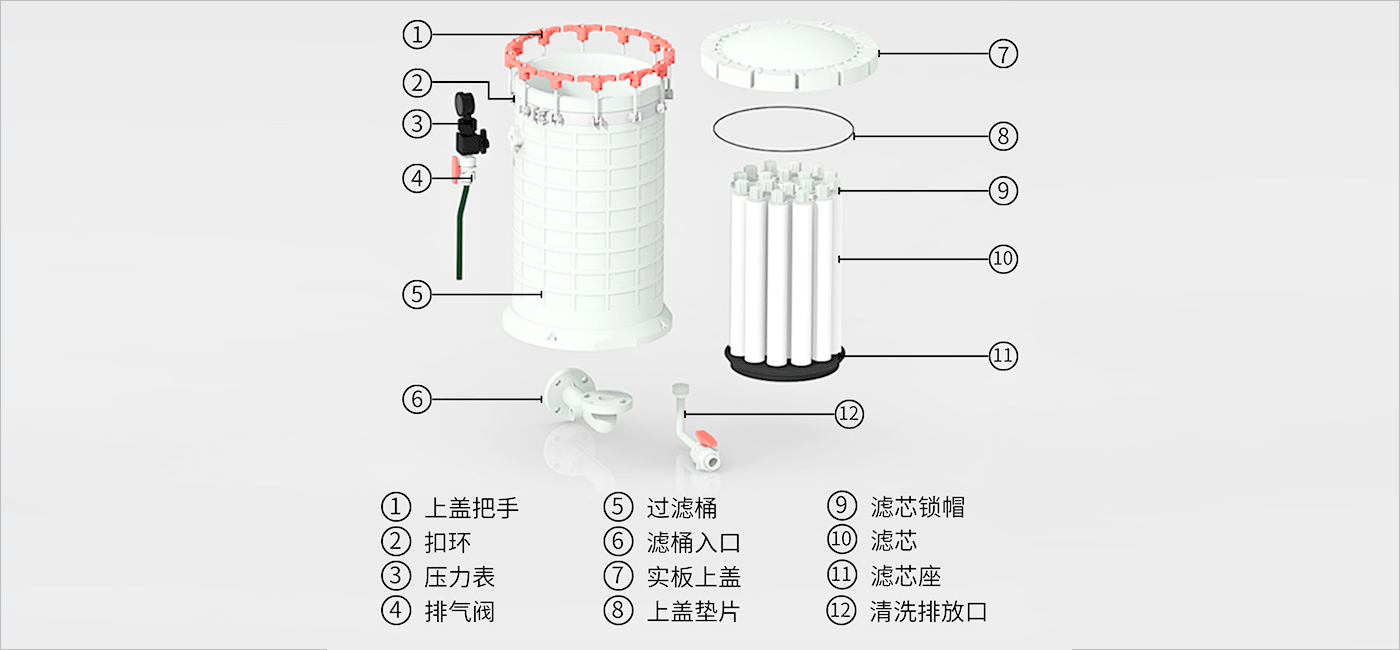

结构分解图

安装尺寸

KTA	-1004	-F	-U	-N	-C	-J	-S
①	②	③	④	⑤	⑥	⑦	⑧
①	模型编号 Model
②	机型代号 Core Number	1001-10"×1PCS 1002-10"×2PCS 2001-20"×1PCS 2002-20"×2PCS 1004-10"×4PCS 2004-20"×4PCS 2006-20"×6PCS 2008-20"×8PCS 2012-20"×12PCS 2018-20"×18PCS
③	滤桶材质 Material of Filter Body	F-PP A-CPVC P-PVDF
④	出入口型式 ype of In/outlet	U-由任式Union F-法兰式Flange
⑤	密封材质 Material of Seal Packing	N-NBR V-VITON
⑥	滤材型式 Type of Filter Cores	C-滤心压板式 B-滤心螺帽式 T-层叠滤心压板式 K-杨桃滤布式 P-滤纸式 U-袋滤式
⑦	出入口规格 Specification of In/outlet	J-JIS D-DIN A-ANSI
⑧	束环组材质 Material of Clamp	T-钛Ti S-SUS304

型号 Model		1001	2001	1004	2004	2006-1	2008-1	2008-2	2012	2018	3018
过滤量 Filtrering Capacity (L/min)		15	30	60	80	150	180	220	250	330	430
适用电镀槽Applicable Electrode Plating bat（m³）		0.2	0.3	0.6	0.8	1-2	1.5-2.5	2-3	2.5-4	4-6.5	6-7
滤材 Filter Material	滤芯螺帽式 B Type	10"× 1	20"× 1	10"× 4	20"× 4	20"× 6	20"× 8	20"× 8	20"× 12	20"× 18	30"× 18
	滤芯压板式 C Type	－	－	－	－	20"× 6	20"× 8	20"× 8	20"× 12	20"× 18	30"× 18
	层叠滤芯式 T Type	－	－	－	－	20"× 6	20"× 8	20"× 8	20"× 12	20"× 18	30"× 18
	杨桃滤布式 K Type	－	－	－	－	1 SET	1 SET	1 SET	1 SET	1 SET	1 SET
	滤纸式 P Type	－	－	129×23	129×46	195×45	232×45	232×45	300×40	370×40	370×60
	袋滤式 U Type	－	－	Φ4"×9"L	Φ4"×15"L	Φ7"×16"L	Φ7"×16"L	Φ7"×16"L	Φ7"×16"L	Φ7"×16"L	Φ7"×32"L
温度范围 Temperature range (℃) PP		70	70	70	70	70	70	70	70	70	70
出入口径 Outlet/inlet dimensions (inch)		3/4	3/4	1	1	－	1-1/2	1-1/2	1-1/2	2	2
